Module RF 2272-M4 kèm Remote PT2262 4 kênh

Giới thiệu Module RF 2272-M4 kèm Remote PT2262 4 kênh

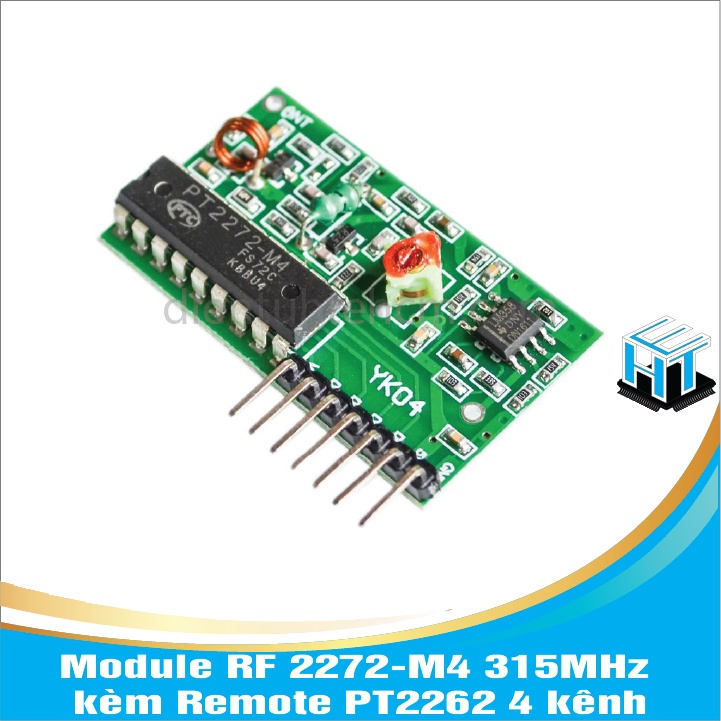

Module RF 2272-M4 kèm Remote 2262 4 kênh

* Mạch thu
Sự khác nhau giữa các mạch nhận PT2272:
- PT2272-M4: Kích không nhớ trạng thái, trong thời điểm kích chỉ giữ 1 trạng thái của 4bit, không kích 4bit trở về 0.
- PT2272-L4: Kích nhớ trạng thái, trong thời điểm kích chỉ nhớ 1 trạng thái của 4 bit, không kích 4bit vẫn giữ trạng thái cũ, kích tiếp theo sẽ lưu trạng thái của 4 bit mới.
- PT2272-T4: Kích nhớ trạng thái, 4bit hoạt động độc lập, trong thời điểm kích nhớ trạng thái của từng bit, không kích vẫn giữ trạng thái, kích tiếp theo sẽ chỉ thay đổi trạng thái của bit bị tác động.

Thông số kỹ thuật:
- Điện áp hoạt động: 5VDC.
- Tần số hoạt động: 315Mhz.
- Dòng điện tiêu thụ khi ở trạng nghỉ: 4.5mA.
- Độ nhạy: -105dB.
- IC giải mã: PT2272-M4.
- Kích thước: 41 x 23 x 7mm.
- Anten mắc thêm: dài 23cm, đơn lõi, có thể cuộn tròn (ghi chú: mạch chưa kèm anten)

Sơ đồ chân:
- VT: Chân trạng thái, có tín hiệu sóng sẽ kích lên mức 1.
- D3: Chân Data out 3
- D2: Chân Data out 2
- D1: Chân Data out 1
- D0: Chân Data out 0
- 5V: Chân cấp nguồn 5V
- GND: Chân Mass, cấp nguồn 0V
Ngoài ra còn có 1 lỗ ký hiệu ANT là chân nối anten ngoài

* Remote
Remote RF 4 Kênh 315Mhz PT2262 sử dụng chip mã hóa PT2262, remote được thiết kế nhỏ gọn, dễ dàng bỏ túi, cầm tay hay làm treo móc khóa với 4 nút nhấn riêng biệt cho 4 kênh khác nhau của PT2262.

Thông số kỹ thuật:
- Điện áp hoạt động: 12VDC (27A / 12V battery x 1)
- Dòng tiêu thụ: 10mA at 12V
- Radiated power: 10mW at 12V
- Khoảng cách phát: 50m (Theo thông số nhà sản xuất thử nghiệm trong điều kiện lý tưởng)
- Tần số RF hoạt động: 315MHZ
- Modulation mode: ASK (Amplitude Modulation)
- Encoder types: fixed code - mã cố định (có thể cấu hình được)
