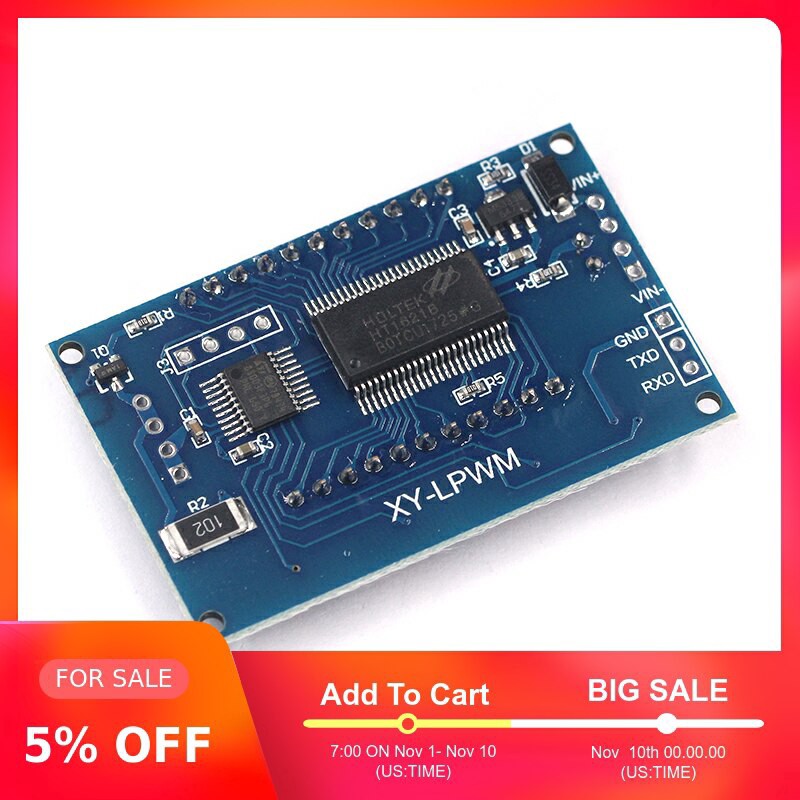

Mô Đun Điều Chỉnh Tần Số 1hz-150khz 3.3v-30v Pwm

Giới thiệu Mô Đun Điều Chỉnh Tần Số 1hz-150khz 3.3v-30v Pwm

beschrijving:
WM output, breed frequentiebereik, duty cycle verstelbare onafhankelijk
frequentie is verdeeld in vier reeksen, automatische switching
1. XXX (geen komma): De minimale eenheid is 1Hz, de waarde bereik is 1Hz ~ 999Hz
2. X. XX (de komma is in de honderd plaatsen) is 0.01 Khz, de waarde bereik is 1.00 Khz ~ 9.99 Khz
3, XX. X (komma in tien): De minimale eenheid is 0.1 Khz: Waarde bereik 10.0 KHz ~ 999 KHz
4. X.X.X (komma is in tien en honderd plaats): de minimale eenheid is 1 Khz: de waarde bereik is 1 KHz ~ 150 KHz

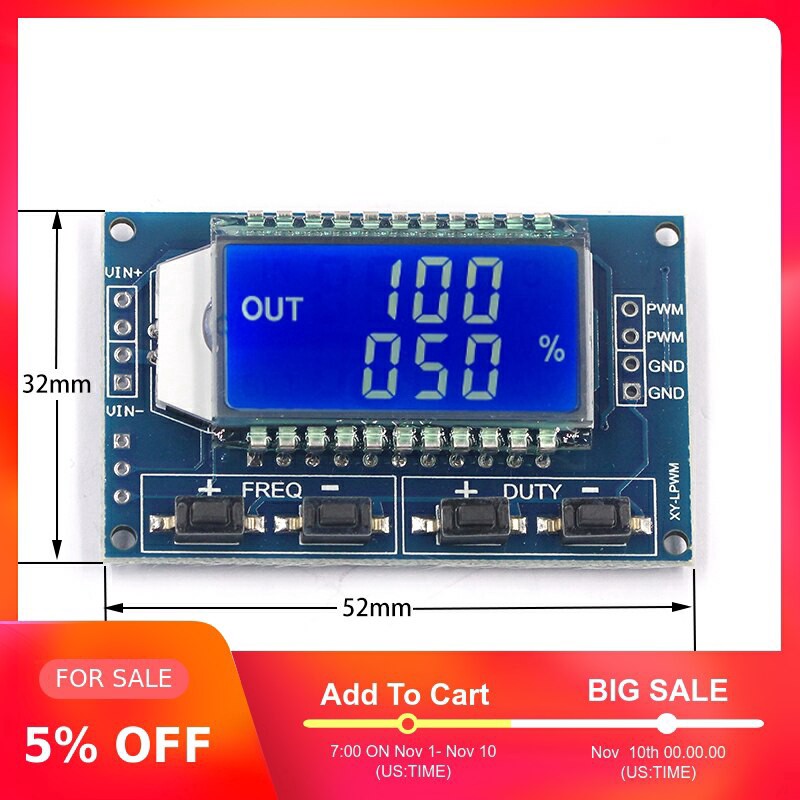

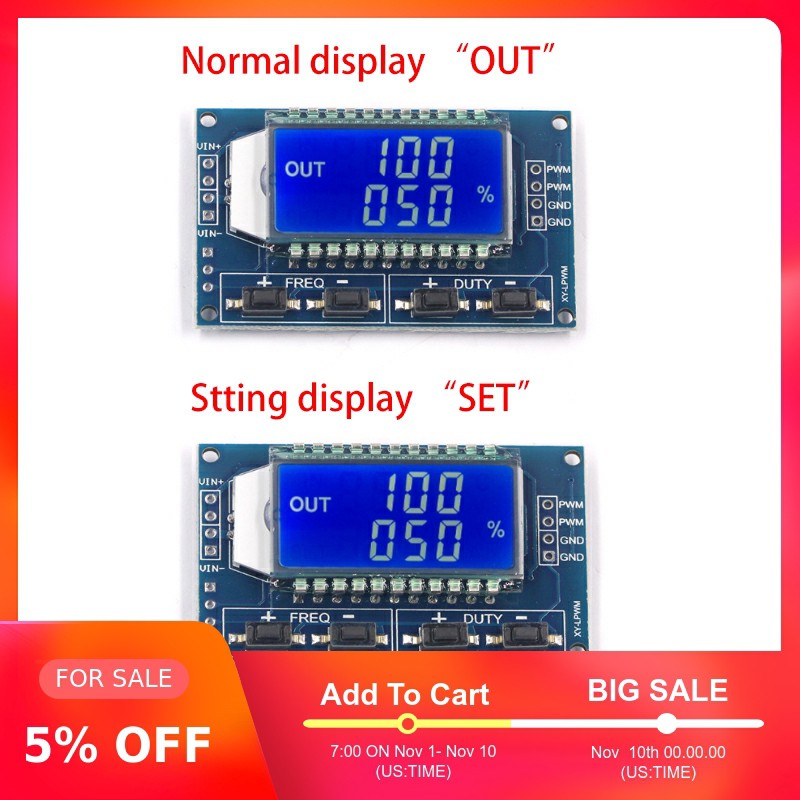

frequentie display:
100 geeft PWM output 100Hz pulse
101 geeft PWM output 1.01 K pulse
54.1 geeft PWM output 54.1 KHz pulse
1.2.4 geeft PWM output puls van 124 KHz
Duty cycle waarden bereik 0 100%, waar 100% is uitgedrukt in Een %.
alle instelling parameters, besparen power off
Feature:
1 >. lcd-scherm frequentie en duty cycle, zeer duidelijke, pwm-uitgang kan set om de frequentie en duty cycle;
2 >. breed frequentiebereik, hoge precisie;
3 >. seriële communicatie, ttl-niveau
Parameters:
1 >. werkspanning: 3.3 ~ 30 V;
2 >. frequentiebereik: 1Hz ~ 150 KHz;
3 >. frequentie nauwkeurigheid: de nauwkeurigheid in elk bereik is ongeveer 2%;
4 >. signaal laadvermogen: kan de uitgangsstroom ongeveer 5 ~ 30ma;
5 >. Output amplitude: PWM amplitude gelijk aan de voedingsspanning;
6 >. omgevingstemperatuur:-20 ~ 70 ℃.
toepassing:
1 >. gebruikt als een blokgolf generator, genereren blokgolf signaal voor experimentele ontwikkeling en gebruik;
2 >. gebruikt genereren een blokgolf dat regelt de motor driver;
3 >. genereren instelbare puls voor MCU gebruik;
4 >. genereren verstelbare puls, controle de relevante circuit (PWM dimmen snelheid en andere toepassingen).
5 >. seriële controle (single-chip ttl-niveau communicatie)
communicatie standaard:
9600 bps Data bits: 8
Stop bit: 1
controlecijfer: geen
Flow control: geen
1 >. de frequentie van de PWM
" F101 ": Set de frequentie 101 HZ (001 tot 999)
" F1.05 ": set de frequentie van 1.05 KHZ (1.00 ~ 9.99)
" F10.5 ": Set de frequentie 10.5 KHZ (10.0 ~ 99.9)
" F1.0.5 ": set de frequentie van 105 KHZ (1.0.0 ~ 1.5.0)
2 >. set de PWM duty cycle
" DXXX ": set de PWM duty cycle te XXX; (001 ~ 100)
zoals D050, set de PWM duty cycle is 50%
3 >. lees de set parameters
sturen een " lezen " string lezen de set parameters.
Set succes terugkeer: DOWN;
Setup mislukt terugkeer: FALL.
