Mạch kiểm tra báo mức Pin Lithium 2S/3S/4S/12V Acquy [HTE Quy Nhơn CN2]

Giới thiệu Mạch kiểm tra báo mức Pin Lithium 2S/3S/4S/12V Acquy [HTE Quy Nhơn CN2]

ĐIỆN TỬ HTE - KHO QUY NHƠN_x000D_

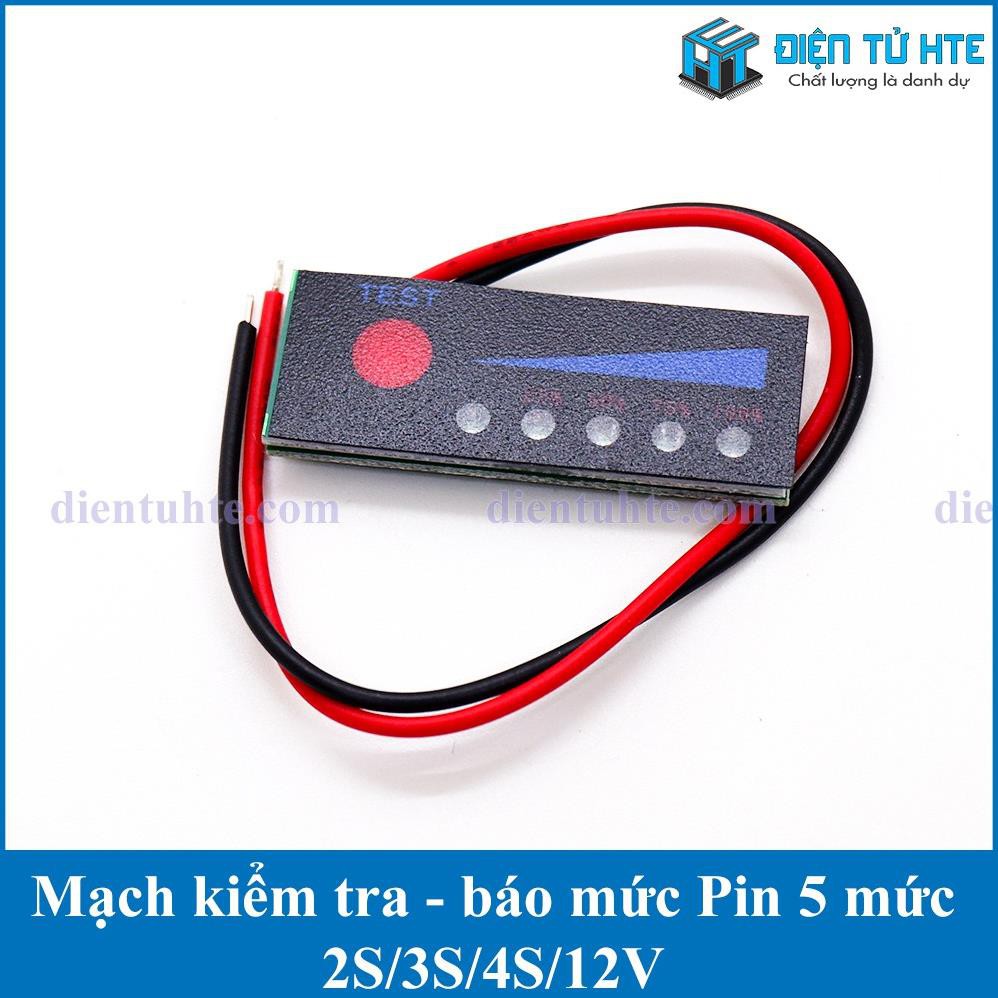

Mạch kiểm tra báo mức Pin Lithium 2S/3S/4S/12V Acquy
Mạch dùng để kiểm tra mức dung lượng của Pin. Thiết kế đẹp, nhỏ gọn, có thể lắp vào các thiết bị dùng Pin để kiểm tra mức Pin của thiết bị.

Với tính năng chống ngược cực, người dùng có thể yên tâm sử dụng.

Cách sử dụng: Nhấn nút Test, mạch sẽ hiển thị mức dung lượng của Pin tương ứng với 5 mức đèn báo. Sau khoảng 3-5 giây từ lúc nhấn nút Test, các đèn Led chỉ thị sẽ tắt.

Đèn hiển thị: 1 đèn đỏ (chỉ thị có nguồn Pin) và 4 đèn xanh dương báo mức (25%, 50%, 75%, 100%).

Đối với các mạch chỉ thị Pin Lithium (N là số cell, vd: 2S là  2 cell):
Đèn đỏ thứ 1 chỉ thị có nguồn
Đèn xanh dương thứ 2 chỉ thị khi điện áp lớn hơn Nx3.3V
Đèn xanh dương thứ 3 chỉ thị khi điện áp lớn hơn Nx3.5V
Đèn xanh dương thứ 4 chỉ thị khi điện áp lớn hơn Nx3.7V
Đèn xanh dương thứ 5 chỉ thị khi điện áp lớn hơn Nx3.9V

Đối với mạch chỉ thị Acquy 12V (Có thể sử dụng mạch 12V cho Pin 4S):
Đèn đỏ thứ 1 chỉ thị có nguồn
Đèn xanh dương thứ 2 chỉ thị khi điện áp lớn hơn 11V
Đèn xanh dương thứ 3 chỉ thị khi điện áp lớn hơn 12.3V
Đèn xanh dương thứ 4 chỉ thị khi điện áp lớn hơn 12.6V
Đèn xanh dương thứ 5 chỉ thị khi điện áp lớn hơn 12.9V

ĐIỆN TỬ HTE
0977079057
www.dientuhte.com
#dientuhte _x000D_
ĐIỆN TỬ HTE - KHO QUY NHƠN
XUẤT XỨ: TRUNG QUỐC

THÔNG TIN CẢNH BÁO
Sản phẩm yêu cầu người sử dụng có chuyên môn/hiểu biết nhất định về điện, điện tử.
Để xa tầm tay của trẻ em.
Cấp điện đúng với hướng dẫn, chỉ dẫn để đảm bảo an toàn.
Liên hệ nhà bán hàng để được chỉ dẫn trong các trường hợp cụ thể

HƯỚNG DẪN SỬ DỤNG
Đọc kỹ Hướng dẫn sử dụng kèm theo (nếu có)
Liên hệ Nhà bán hàng để được hướng dẫn cụ thể nếu quý khách không rõ cách sử dụng

HƯỚNG DẪN BẢO QUẢN
Đọc kỹ hướng dẫn bảo quản kèm theo (nếu có)
Bảo quản nơi khô ráo, thoáng mát
Ngắt hết nguồn điện (kể cả nguồn Pin) khi không sử dụng trong thời gian dài
