Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338

Giới thiệu Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338

Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 được sử dụng kết hợp với Module cảm biến có chức năng Đóng Relay ngõ ra theo thời gian định sẵn sau khi cảm biến được kích hoạt.

Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 được thiết kế với tín hiệu kích đầu vào mức thấp và có chân cấp nguồn riêng cho cảm biến.

Sản phẩm có 2 tùy chọn điện áp 5V hoặc 12V phù hợp cho nhiều ứng dụng khác nhau. Với Phiên bản 12V mạch được tích hợp IC ổn áp điện 5V để cung cấp nguồn cho Module Cảm Biến và dễ dàng chuyển đổi nguồn cấp này bằng Jumper phù hợp cho cả cảm biến 5V và 12V tùy theo nhu cầu sử dụng.

Nguyên lý hoạt động của Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 như sau: Ví dụ điều chỉnh thời gian bật Relay trong 5 giây và sử dụng cảm biến vật cản hồng ngoại kết nối vào chân kích đầu vào. Đầu tiên khi cấp nguồn điện cho mạch thì mạch sẽ chờ cảm biến được kích, khi có vật cản trước đầu cảm biến thì mạch sẽ lập tức Đóng Relay ngõ ra trong 5 giây rồi ngắt nếu cảm biến vẫn còn phát hiện vật cản, trường hợp chưa đến 5 giây nhưng không còn vật cản thì mạch sẽ Ngắt ngay khi không còn vật cản trước cảm biến.

Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 được ứng dụng trong máy rót r ượu tự động , máy rót nước tự động , máy rửa tay tự động, máy sấy tay tự động , kích hoạt máy in tự động ,...

Thông số kỹ thuật Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338:
Điện áp hoạt động: DC5V/12V (tùy chọn phiên bản)
Ngõ ra: tiếp điểm relay NC - COM - NO
Tăng giảm thời gian trễ bằng cách chỉnh chiết áp tích hợp trên mạch
Led báo trạng thái: Có
Tín hiệu kích: mức thấp 0V
Nguồn cấp cho cảm biến: 5V hoặc 12V (cho phiên bản 12V)
Sơ đồ chân cho cảm biến đầu vào:
TG: Chân kích (nối vào OUT cảm biến)
Chân - : Chân Mass (nối vào chân âm cảm biến)
Chân + : Chân nguồn dương ( nối vào chân dương cảm biến)
Kích thước: 60 x 25 x 17mm
Lưu ý: Sản phẩm có 2 loại nguồn ngõ vào khác nhau, quý khách vui lòng chọn đúng loại cần dùng trước khi đặt hàng nhé!

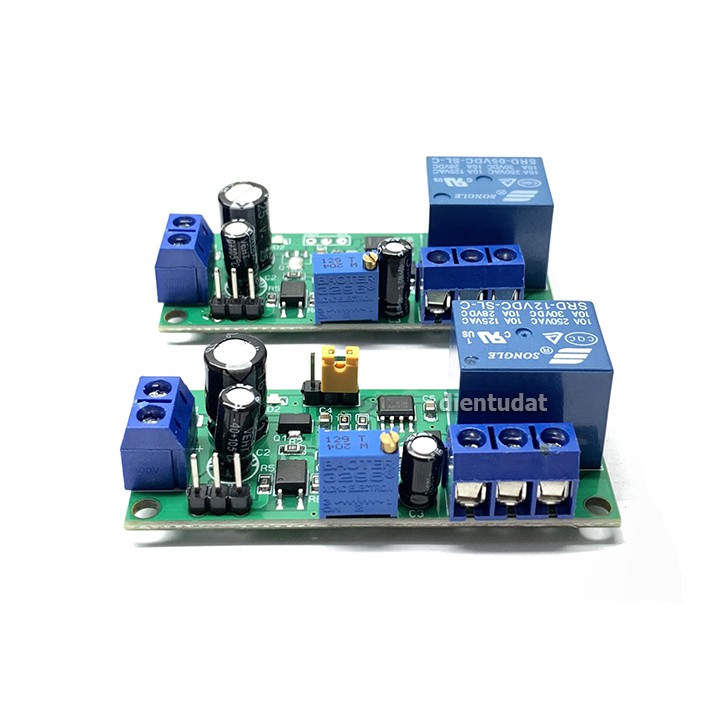

Hình ảnh sản phẩm
