Mạch CấpNguồn Cho Máy Bay Matek Kèm Bec 5v/12v

Giới thiệu Mạch CấpNguồn Cho Máy Bay Matek Kèm Bec 5v/12v

Các tính năng:
2oz đồng & 4 lớp PCB.
Các tab hàn ESC & Pin theo cặp
Cầu hàn có điện áp khác nhau cho Camera & VTX.
Đèn LED đầu ra 5V & 12V & Dung sai ngắn mạch

Chung:
Phạm vi điện áp đầu vào (hoạt động 3S-6S): 9-26VDC
-Đầu ra 5V và 12V
Chỉ báo nguồn -LED (đầu ra 5V & 12V)
-4 đầu ra ESC

Đầu ra ESC:
Dòng điện liên tục: 20A mỗi đầu ra
-Peak hiện tại (10 giây / phút): 25A mỗi đầu ra

Đầu ra BEC 5V:
-Được thiết kế cho Người nhận RC, Bộ điều khiển chuyến bay, OSD và Servos.
-DC / DC điều chỉnh buck đồng bộ, Hiệu suất lên tới 95%.
-Điện áp: 5.0 +/- 0.1VDC
Dòng điện liên tục: 3 Amps
-Độ chịu mạch ngắn (10 giây / phút)
-LED (chỉ ra điện áp trong quy định)

Đầu ra BEC 12V:
-Bộ pin phải là 4S ~ 6S LiPo
Đầu ra tiêu chuẩn được thiết kế để cung cấp năng lượng cho máy ảnh và máy phát video, v.v.
-Điện áp: 12.0 +/- 0.2VDC
Dòng điện liên tục: 2 Amps (Tối đa 10 giây / phút)
-Độ chịu mạch ngắn (10 giây / phút)
-LED (chỉ ra điện áp trong quy định)

Cầu điện áp CAM & VTX:
Hoạt động -3S. Chọn điện thoại di động VCC cho máy ảnh 12V & VT VTX, VCC = Điện áp pin.
Hoạt động -4 ~ 6S, chọn CẮT 12 12 cho máy ảnh 12V & VT VTX
Hoạt động -3 ~ 6S, chọn Máy ảnh 5 đời 5 chiều cho máy ảnh 5V
-Video chuyển qua từ pad CAM CAM đến pad pad VTX '

Vật lý:
-Kích thước: 36 x 36mm
-Trọng lượng: 6g
-Mặt lỗ cách nhau 30,5mm

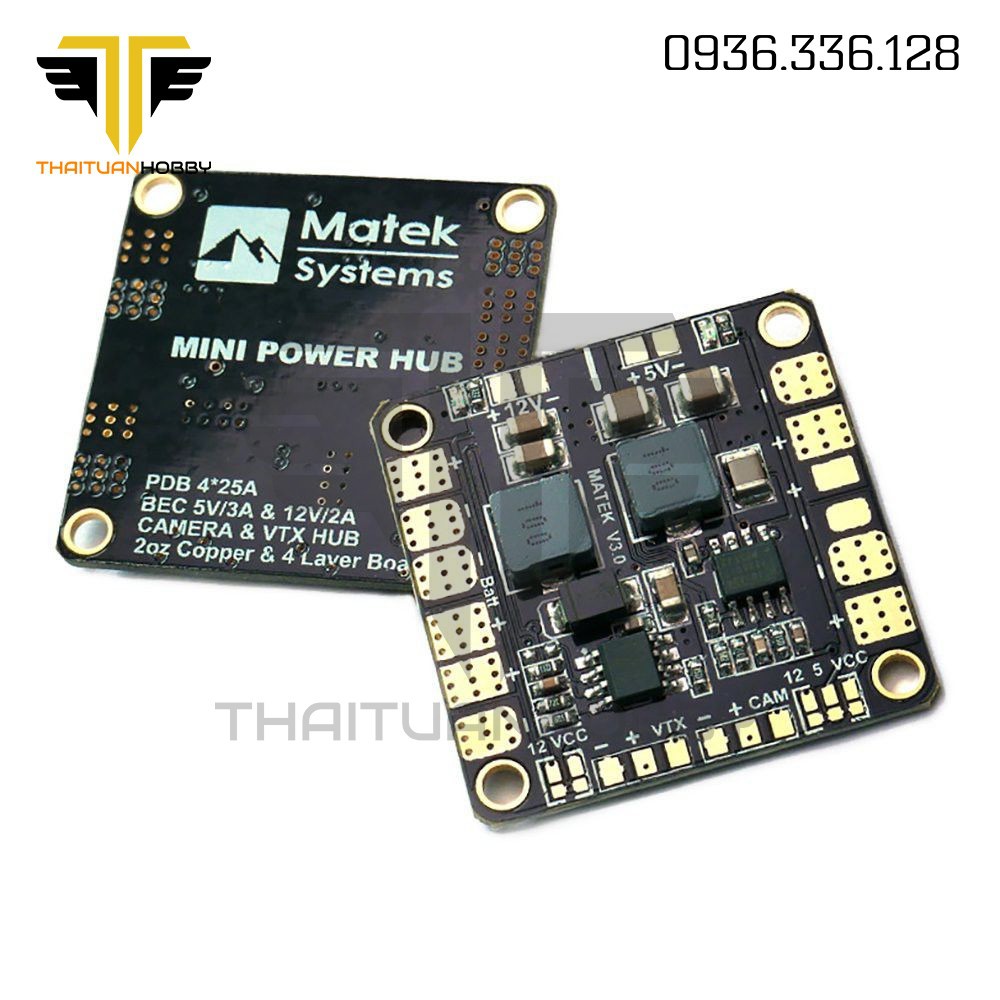

Hình ảnh sản phẩm
