Mạch nhận tín hiệu Bluetooth âm thanh 4.2 M18 / M28 / M38

Giới thiệu Mạch nhận tín hiệu Bluetooth âm thanh 4.2 M18 / M28 / M38

"🔴🔴 CHI TIẾT SẢN PHẨM
✔️Mạch nhận tín hiệu Bluetooth âm thanh hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.
✔️Sau khi mạch nhận tín hiệu Bluetooth âm thanh được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
✔️Đèn báo màu xanh mô-đun:
✔️Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
✔️Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
✔️Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.

🔴🔴 THÔNG SỐ KĨ THUẬT
🔹M18
🔹Thông số kỹ thuật mạch nhận tín hiệu bluetooth
🔹Điện áp hoạt động: 5VDC
🔹Tín hiệu ngõ ra: L – GND – R
🔹Tín hiệu ngõ vào: Bluetooth 4.2
🔹Độ nhạy: -87dbm
🔹Nhiệt độ hoạt động: -40 ~ 85 độ C
🔹Sơ đồ chân
🔹KEY: chân điều khiển chức năng ( cần đấu thêm điện trở )
🔹MUTE: điều khiển tắt tiếng
🔹VCC: nguồn 5VDC ( nếu dùng pib 3.7V thì cần nối tắt Diode đầu vào )
🔹GND: nguồn âm
🔹R: ngõ ra kênh phải
🔹L: ngõ ra kênh trái

🔹M28
🔹Mạch nhận tín hiệu bluetooth âm thanh MH-M28 4.2, hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.

🔹THÔNG SỐ KỸ THUẬT
🔹1. Cấp nguồn: Bạn có thể trực tiếp sử dụng cáp USB MICRO USB 5V để cung cấp điện trực tiếp hoặc bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3.7V (như hình dưới đây). Lưu ý rằng giao diện cấp nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V, pin 3.7V được kết nối với VBAT
🔹2. Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp với cổng âm thanh 3,5mm hoặc có thể được nối dây cho đầu vào âm thanh của bảng khuếch đại công suất (giao diện L / R / AGND có thể được nối trực tiếp như hiển thị ).

🔹M38

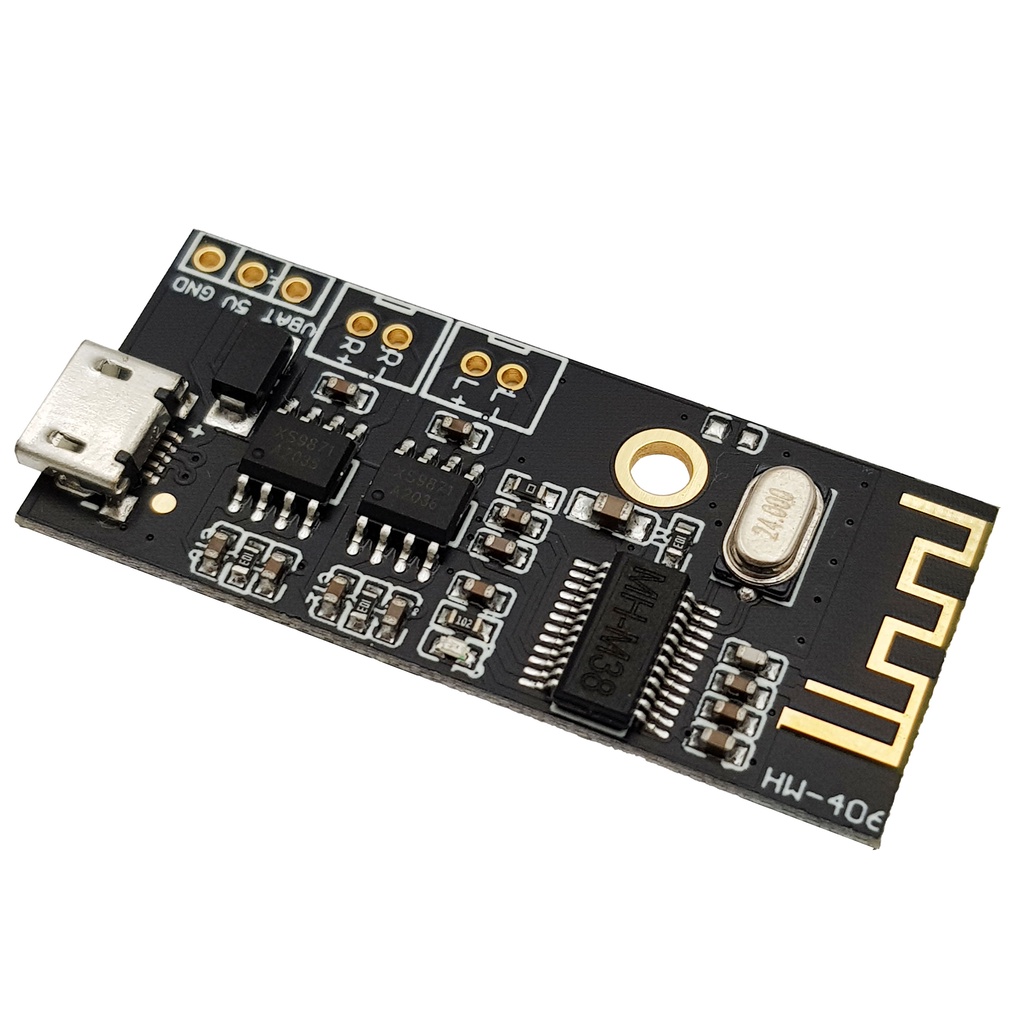

🔹Mạch âm thanh Bluetooth 4.2 MH-M38 2x5W hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.

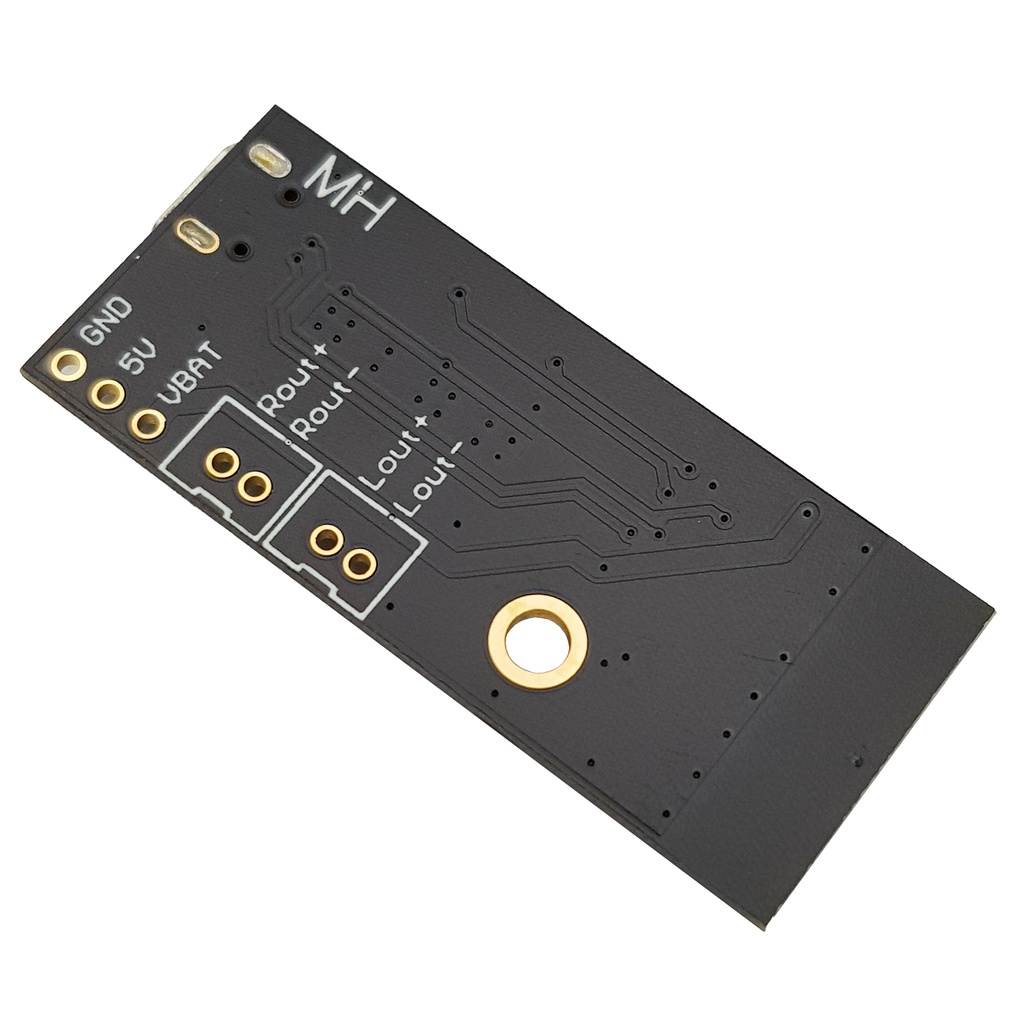

🔹Cấp nguồn: Bạn có thể trực tiếp sử dụng cáp USB MICRO USB 5V để cung cấp điện trực tiếp hoặc bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3.7V. Lưu ý rằng giao diện cấp nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V, pin 3.7V được kết nối với VBAT

🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️

🔵Xuất xứ : Trung Quốc

🔵Chính sách cửa hàng :
✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua
✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai
⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm
⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối
📞Hỗ trợ kĩ thuật : 0339 449 749
