Kit nguồn đa năng 0-30v 2mA - 3A (chưa ráp/ ráp sẵn)

Giới thiệu Kit nguồn đa năng 0-30v 2mA - 3A (chưa ráp/ ráp sẵn)

Thông số kỹ thuật:

Điện áp vào: 24V AC (lớn nhất)
Đầu vào hiện tại: 3A (max)
điện áp đầu ra: 0-30V liên tục điều chỉnh
giới hạn hiện tại đầu ra: 2mA-3A liên tục điều chỉnh
điện áp đầu ra gợn: 0,01% (tối đa)
Khi dòng đầu ra sử dụng quá ngưỡng đèn sẽ báo đỏ

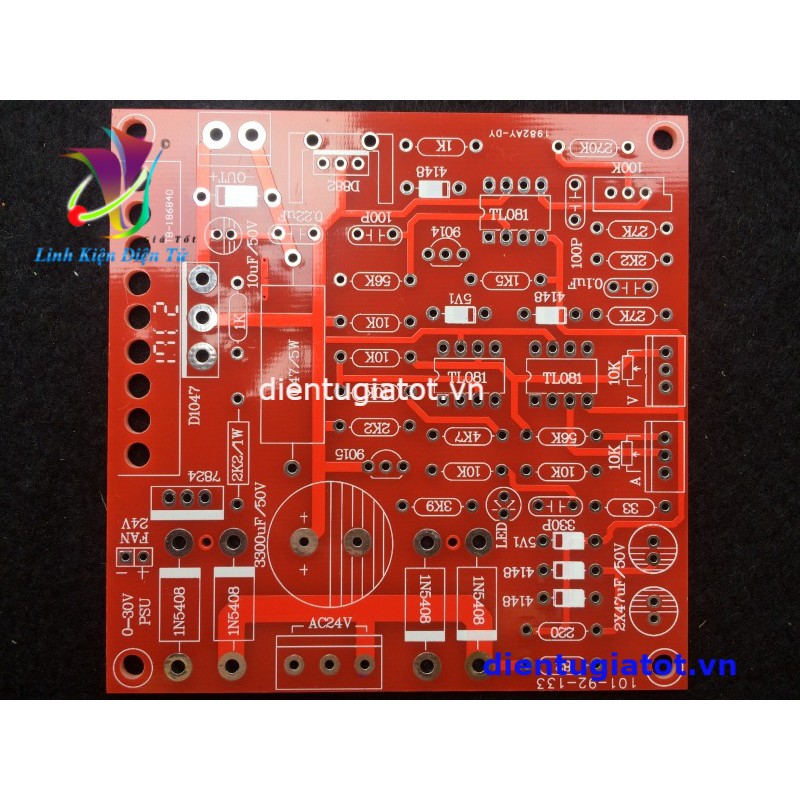

kích thước PCB: 84 * 84 mm
Lưu ý 1: Có 2 phiên bản tự ráp và ráp sẵn: Tự ráp 120k ráp sẵn 155k.
Lưu ý 2: Bộ kit không kèm theo quạt và nhôm tản nhiệt. Hình trên để các bạn tham khảo
Lưu ý 3: Với phiên bản tự ráp cần có kỹ năng đọc linh kiện, và cách hàn ráp. Nếu bạn chưa đủ khả năng tự ráp thì lên mua phiên bản đã ráp sẵn. Nếu bạn ráp bị lỗi shop không chịu trách nhiệm. Trên mạch có 2 điện trở 56k tuy nhiên trong bộ kit chỉ có 1 con. và dư 1 con 47k các bạn thay con 47k này cho còn 56k ở vị trị gần biến trở VR1 nhất. Tụ 0.22uF trên mạch thay bằng tụ gốm 22.

Khi sản công suất đầu ra vượt quá giới hạn mạch tự động chuyển đổi sang chế độ hiện hành liên tục, cung cấp bảo vệ toàn diện chống lại tình trạng quá tải hoặc lỗi.
Kit không bao gồm trong bộ tản nhiệt và quạt 24V. Nếu sử dụng công suất cao phải lắp thêm tản nhiệt và quạt, nếu không ic quá nóng sẽ bị chết.
Biến trở có thể được hàn trực tiếp vào mạch, hoặc kết nối bằng dây cắm.
Sử dụng biến áp 24V (hoặc 12V đối xứng), Đầu ra lớn nhất 30V3A Đối với đầu ra, biến áp đầu vào phải lớn hơn 90W.

1. chiết điều chỉnh điện áp cung cấp tại vị trí tối thiểu (ngược chiều kim đồng ở mức tối thiểu), điều chỉnh RV1 (100K kháng thể điều chỉnh), điện áp đầu ra của 0V đến một điện áp đầu ra tối đa mà không cần điều chỉnh, một đầu vào 24V AC, điện áp đầu ra tối đa 31V đổ lại.

2. Hạn mức sử dụng dòng: Điều chỉnh bằng biến trở RV2
- Xuất xứ: Trung Quốc
- Cá nhân chịu trách nhiệm về hàng hóa: Lê Hữu Việt
+ Địa chỉ: Cụm 5 - xã Hạ Mỗ - Huyện Đan Phượng - Thành phố Hà Nội.

Hình ảnh sản phẩm
