[Combo] Trợ Sáng Bi Cầu Mini F1 kèm Mạch Passing SH

Giới thiệu [Combo] Trợ Sáng Bi Cầu Mini F1 kèm Mạch Passing SH

Tên Sản Phẩm: Đèn Trợ Sáng Mini kèm mạch

Đèn trợ sáng mini 2 mầu,pha sáng trắng,cos sáng vàng
- Sử dụng điện áp DC 9-36v ( điện 1 chiều bình ắc quy ).
- Tuổi thọ đèn chiếu sáng 30.000 giờ .
- Ánh sáng 3000 LM.
- Công suất 20w.
- Led: korean chip led.
- Đuôi đèn dc làm mát bằng quạt gió tản nhiệt,đèn có chống nước nhẹ,tốt nhất ae lên hạn chế để nước vào phần quạt tản nhiệt.

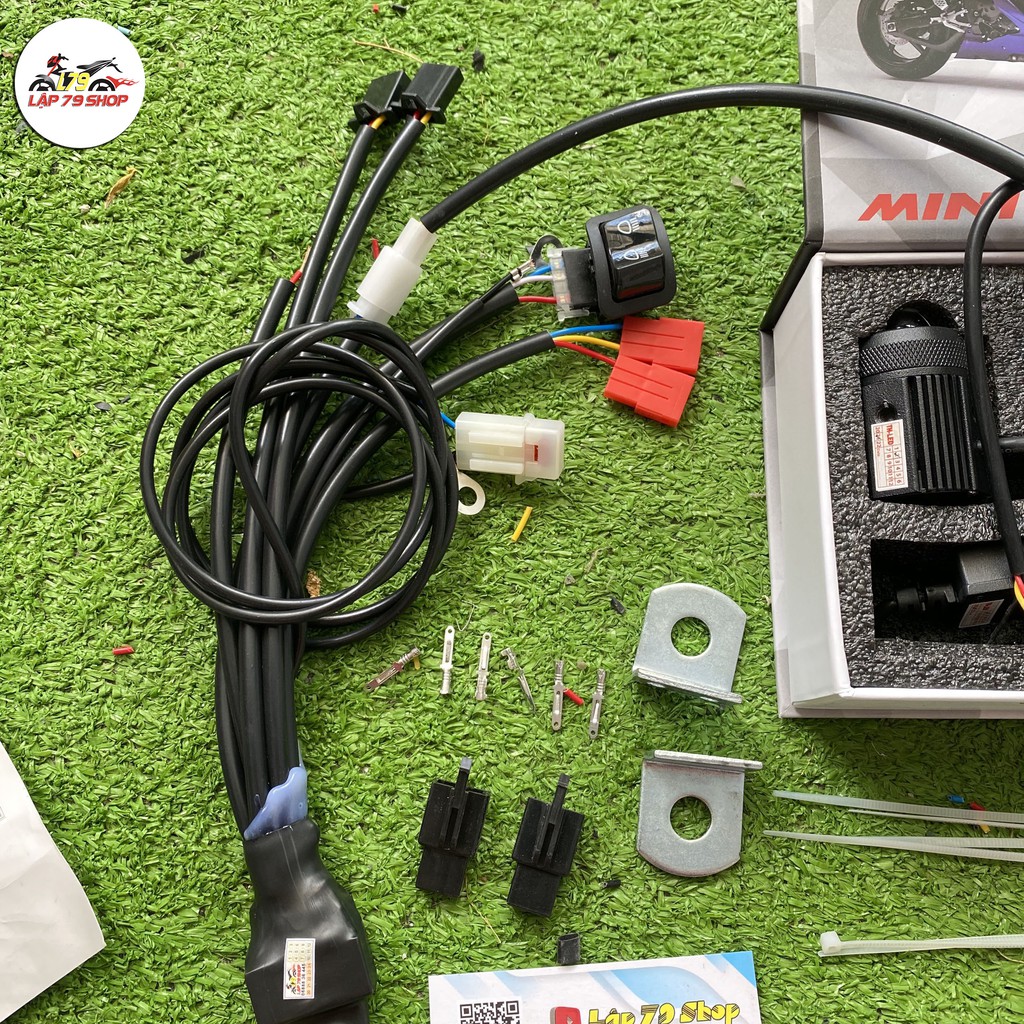

- Có đầy đủ ốc phụ kiện kèm theo.
- Dây đen là mát,dây đỏ là pha,dây vàng là cốt.
___________________________

Mạch Passing SH gắn đèn trợ sáng mini bi cầu 2 màu

Công dụng : giúp mạch điện gọn , kết hợp passing chung với đèn zin

Bộ mạch này dành cho ae nào gắn đèn Trợ Sáng Mini 3 dây nhé

Cách thức hoạt động của mạch :

*Khi chưa bật công tắc đèn bên phải ( đối với xe đời mới thì sẽ trùng cách hoạt động như khi bật công tắc bên phải )

-Cos : không

-Pha: pha Bi cầu

-Passing pha Bi cầu

-Nút on off : bật chế độ màu trắng của đèn mini



*Khi bật công tắc đèn bên phải :

-Cos : đèn zin

-Pha : đèn zin + pha bi cầu sáng

-Passing : đèn zin + pha bi cầu sáng

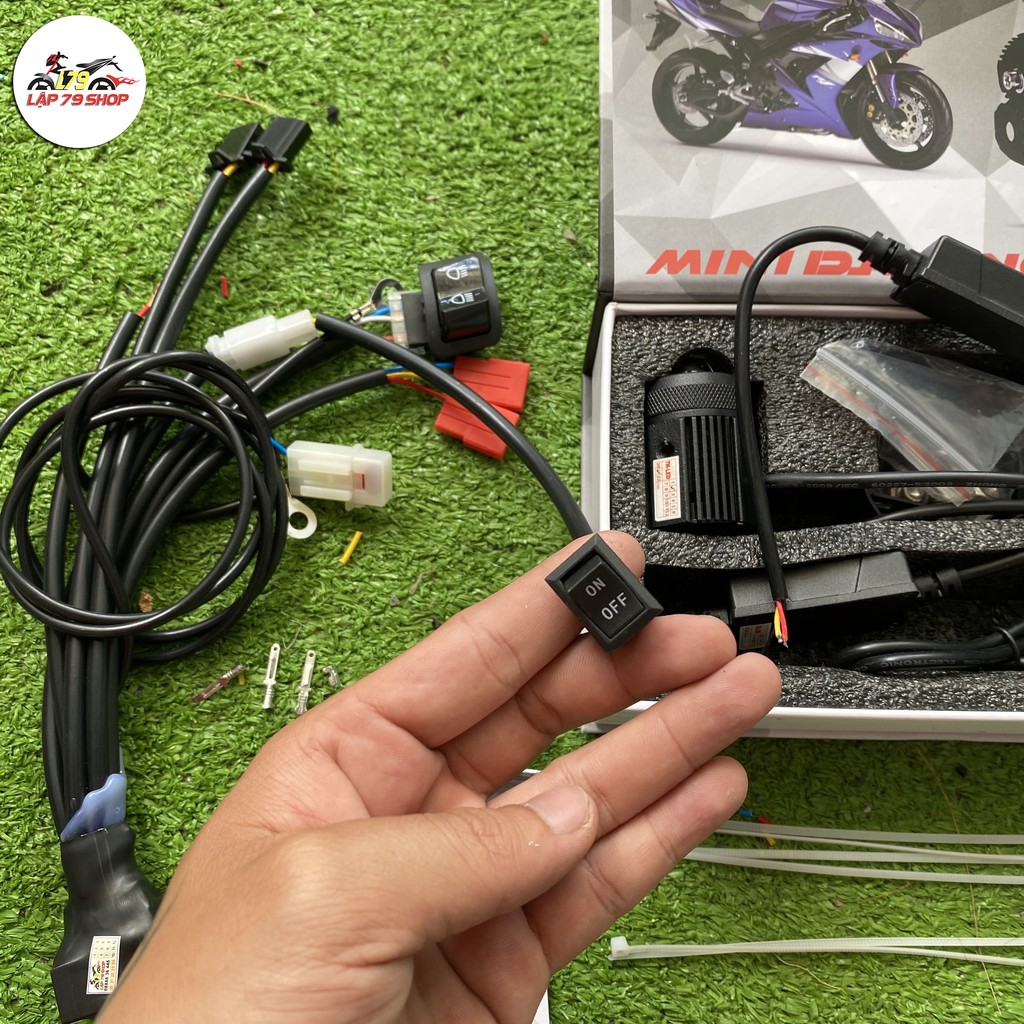

Công tắc on off trên mạch dùng để bật riêng chế độ cos trắng của đèn bi cầu nha

ĐỐI VỚI XE KHÔNG CÓ CÔNG TẮC MỞ ĐÈN THÌ SÁNG ĐÈN ZIN NHƯ ZIN NHA , VÀ CHỨC NĂNG TƯƠNG TỰ NHƯ BÊN TRÊN


Cách lắp đặt Mạch Passing SH cho trợ sáng bi cầu mini :

-Dây đỏ : lửa sau ổ khóa

-Đen : mass sườn

-Dây có cầu chì : cọc dương ắc quy

-Vẫn tương tự như cách lắp passing sh bên mình không khác gì hết nha, chỉ có cái là tìm chỗ khoét lỗ cho nút on off nhen , còn không thì dán bên ngoài xe là được

+ có khó khăn trong quá trình lắp ráp các bạn đừng ngần ngại ib cho shop theo Zalo

+ Dây dài nhất có cầu chì , ae đấu vào cọc dương bình ắc quy nhé !



Trọn bộ bảo hành 6 tháng 1 đổi 1 ( nếu lỗi bên sản xuất ) , hỗ trợ sửa nếu như lỗi của khách hàng !

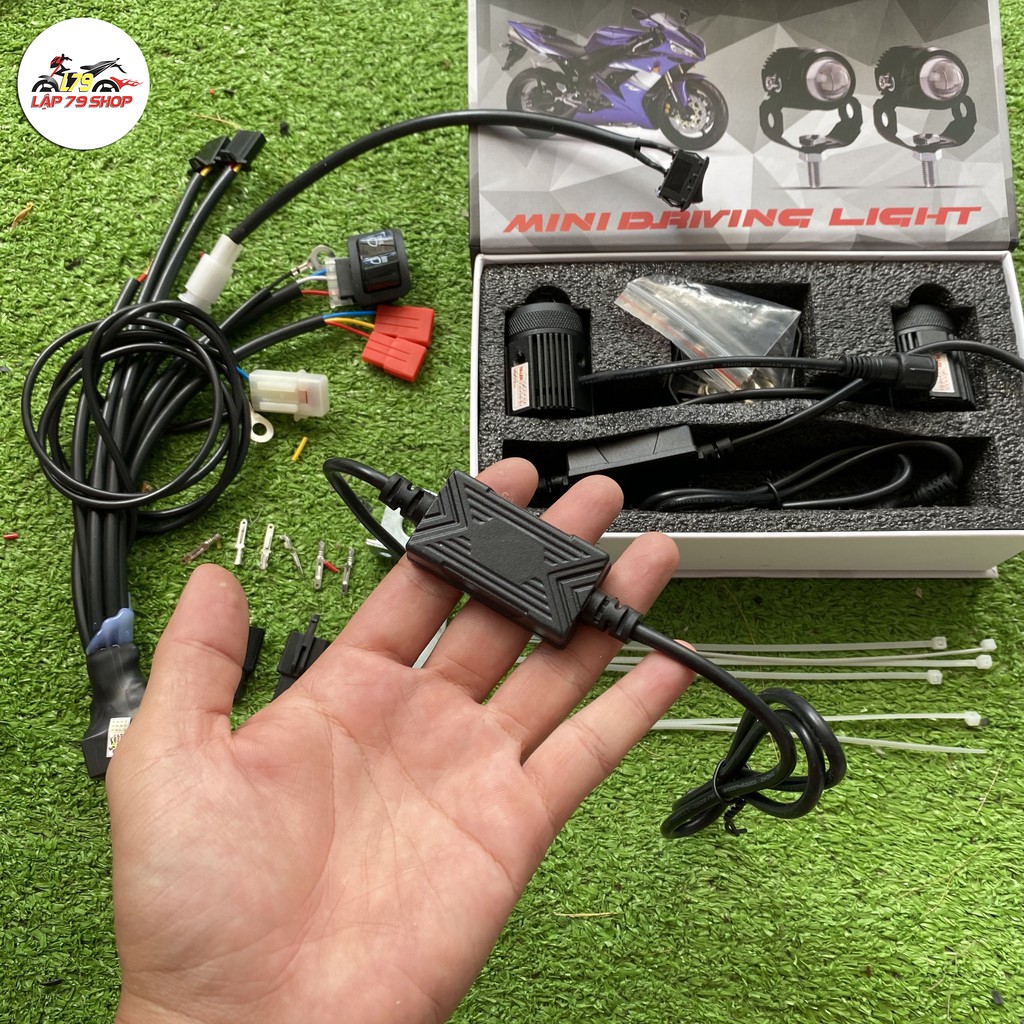

Hình ảnh sản phẩm
