Bảng mạch mở rộng V3 CNC + động cơ bước A4988 + mạch UNO R3 dành cho máy in 3D

Giới thiệu Bảng mạch mở rộng V3 CNC + động cơ bước A4988 + mạch UNO R3 dành cho máy in 3D

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

__________________ # Bamaxis ___________________
Chào mừng bạn đến cửa hàng của chúng tôi, Chúng tôi có các sản phẩm giá thấp nhất để bán các mặt hàng chất lượng tốt nhất

✔Hàng có sẵn ✔chất lượng cao ✔Giá tốt nhất


Đặc điểm:

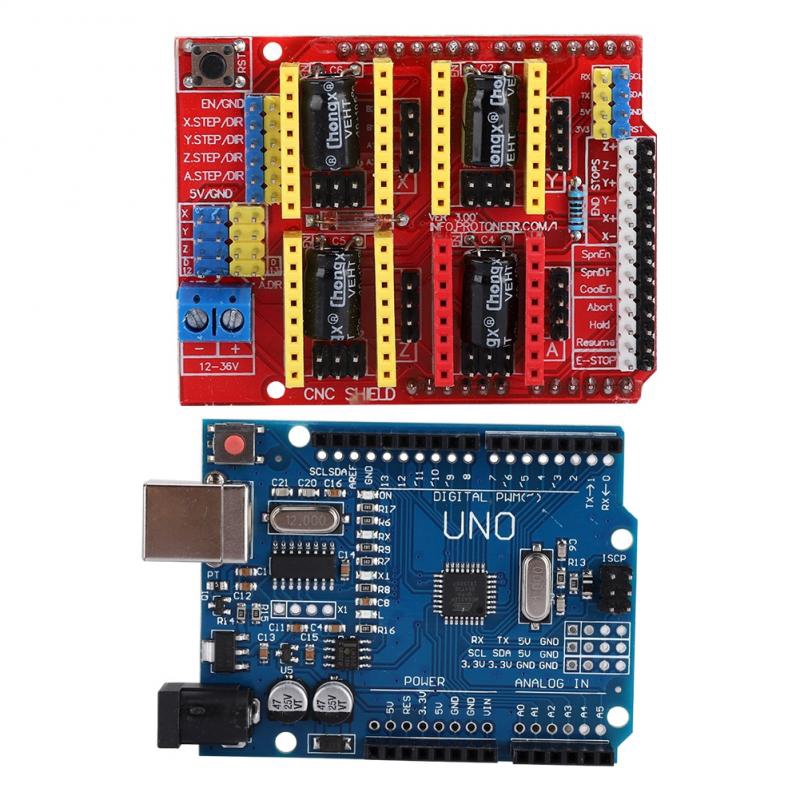

Bảng mạch CNC V3:
Ổ đĩa đếm bước tương thích A4988 có thể tháo rời.
Bảng mở rộng có thể được sử dụng cho máy khắc và bảng mở rộng trình điều khiển máy in 3 d.
Tương thích GRBL 0.8. Phần mềm nguồn mở chạy cho Arduino UNO, chuyển đổi các lệnh mã G thành tín hiệu bước.
Trục xoay và chân định hướng, hỗ trợ 4 trục (X, Y, Z, A- có thể sao chép X, Y, Z hoặc tạo trục thứ 4 hoàn chỉnh, sử dụng phần cứng tùy chỉnh, sử dụng chân D12 và D13).
Thiết kế nhỏ gọn. Động cơ đếm bước có thể được kết nối hoặc hàn vào vị trí với đầu nối molex 4 chân.
Xin lưu ý rằng đây là một bộ dụng cụ chưa được lắp ráp đòi hỏi các kỹ năng hàn cơ bản.

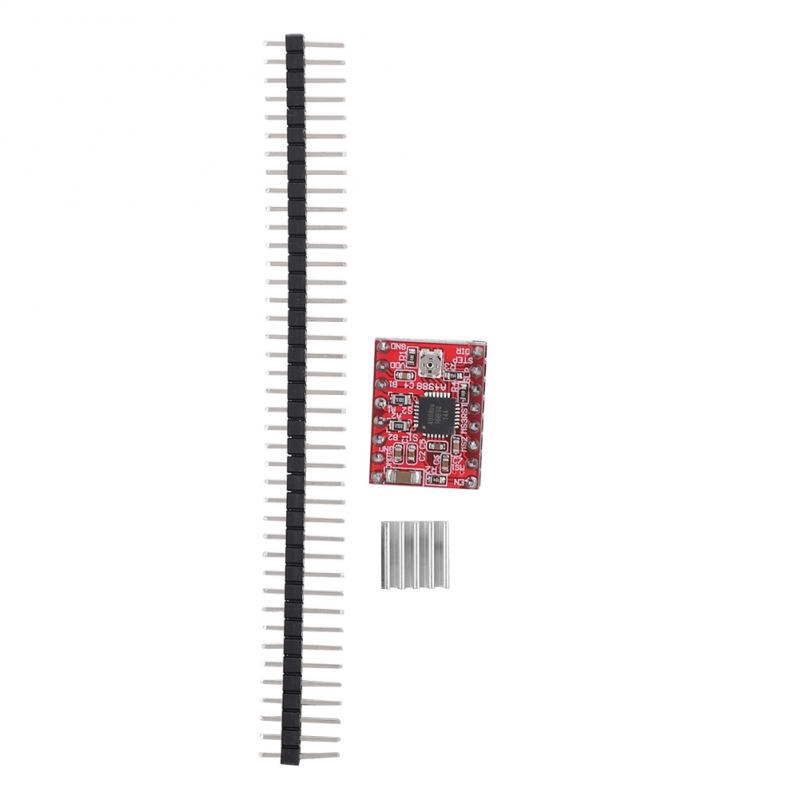

Trình điều khiển động cơ đếm bước A4988:
Một mixer với chế độ phân rã cường độ dòng điện chậm.
UVLO nội bộ và đầu ra RDS (bật) thấp.
Tự động phát hiện / lựa chọn chế độ phân rã cường độ dòng điện
Chỉnh lưu đồng bộ, tiêu thụ điện năng thấp.
Cảnh báo: Kết nối hoặc ngắt kết nối động cơ đếm bước đồng thời cấp nguồn ổ đĩa có thể làm hỏng ổ đĩa.

Thông tin chi tiết:
Bảng mạch CNC V3:
Màu sắc: đỏ
Điện áp: DC 12 ~ 36 V (Tại thời điểm này, chỉ trình điều khiển DRV8825 có thể xử lý điện áp lên đến 36V, vì vậy vui lòng xem xét điện áp hoạt động khi cấp nguồn cho bo mạch.)
Trình điều khiển động cơ đếm bước A4988:
Màu sắc: đỏ
Mạch ngắt nhiệt: có
Bảo vệ chéo: có
Bảo vệ lỗi nối đất: có
Bảo vệ ngắn mạch: có
Nguồn cung cấp phù hợp: 3,3V và 5 V
Bảng mạch UNO R3:
Máy vi tính chip đơn: ATmega328
Tốc độ xung nhịp: 16 MHz
Giao diện USB: ATmega16U2
Điện áp hoạt động: 5 V
Dòng điện đầu ra chân I-I / O: lên đến 40 mA
Dòng điện đầu ra 3,3 V: lên đến 150 mA
Chân I / O kỹ thuật số: 14 (bao gồm 6 chân có khả năng PWM)
Pin đầu vào tương tự: 6
EEPROM: 1 kB
RAM tĩnh (SRAM): 2 kB
Ổ đĩa: 32 kB

Gói hàng bao gồm:
1 * bảng mạch UNO R3
1* Bảng mở rộng CNC Shield V3
4* Trình điều khiển động cơ đếm bước A4988
1 * Pin 40 chiều
1 * Cáp USB
